6.設置工事
印刷 ページ番号1003811 更新日 2018年2月23日
工事開始です。尼崎市立クリーンセンター第1工場及び第2工場での太陽光発電設備の設置の様子とともに、工程について紹介します。
第1工場
ごみ収集車駐車場の屋根に設置します。ここの屋根は、折板屋根という工場や倉庫等に多い屋根形状です。
施工前
施工前の全体写真
施工前の南向き勾配屋根
施工前の北向き勾配屋根
架台取付作業(南向き勾配屋根)
傾斜角を屋根なりとする事で、傾斜架台を不要とするローコストな工法を採用しています。
折板用金具取付1
折板用金具取付2
折板用金具取付3
折板用金具取付4
折板用金具取付5
架台取付作業(北向き勾配屋根)
一般的に太陽光発電設備は、長時間太陽光を受ける南向きの屋根に設置しますが、傾斜架台(10度)を採用し、北向き勾配屋根への設置を可能としています。
金具取付1
金具取付2
金具取付3
金具取付4
金具取付5
パネル取付作業(南向き勾配屋根)
南向き勾配屋根には、228枚のパネルを設置し、最大出力は37.62キロワットです。
パネル取付1
パネル取付2
パネル取付3
パネル取付4
パネル取付作業(北向き勾配屋根)
北向き勾配屋根には、66枚のパネルを設置し、最大出力は10.89キロワットです。
パネル取付1
パネル取付2
パネル取付3
パネル取付4
パワコン設置(電気工事含む。)
9台のパワコンを設置します。それぞれに停電用コンセントが付いており、災害時には地域開放することができます。
パワコン施工前
パワコン施工中
直流配線前
ケーブルラック施工1
ケーブルラック施工2
ケーブルラック施工3
直流配線
配線完了
ケーブルラック施工完了
パワコン施工完了1
パワコン施工完了2
交流集電箱

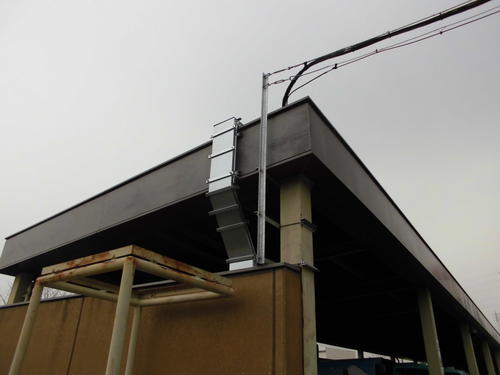

架空配線
架空配線 施工1
架空配線 施工2
架空配線施工3
日射計設置
日射強度を測定します。
温度計設置
外気温度を測定します。
第2工場
事務所棟屋上(2階屋根)と研修棟屋上(3階屋根)に設置します。ここの屋根は、陸屋根という事務所に多く見られる屋根形状です。
平らな屋根に太陽光パネルを傾けて設置するため、傾斜架台、そのための基礎工事が必要となります。
施工前
施工前(2階屋根)
施工前(3階屋根)
架台基礎工事(アンカーレス工法)
建物に負担の少ないアンカーレス工法を採用しています。軽量で、アンカーを打たない基礎施工を採用しているため、建物自体への荷重や漏水の心配を軽減しています。
施工1
施工2
施工3
施工4
架台取付作業
太陽光モジュールの発電効率だけを優先した傾斜角では前列(南側列)による影の影響でモジュール間の離隔距離を広く取る必要があり容量が限られます。従って影の影響を抑えるため前列は傾斜角を小さくし、後列は効率重視の傾斜としています。
ベースレール取付
架台組立
架台完成1
架台完成2
架台完成3
パネル取付作業
パネル設置1
パネル設置2
パネル設置3
3階屋根には30枚のパネルを設置し、最大出力は4.95キロワットです。架台の傾斜角は、前列が10度、後列が30度です。
パネル設置4
2階屋根には63枚のパネルを設置し、最大出力は10.395キロワットです。架台の傾斜角は、前列が5度、後列が20度です。
パワコン(電気工事含む。)
パワコンは3つ設置し、第1工場と同様に停電用コンセントが付いています。
パワコン設置1
パワコン設置2
パワコン設置完了
交流配線1
交流配線2
直流、交流配線
交流集電箱
自立コンセント
架空配線
架空配線 施工1
架空配線 施工2
架空配線 施工3
日射計設置

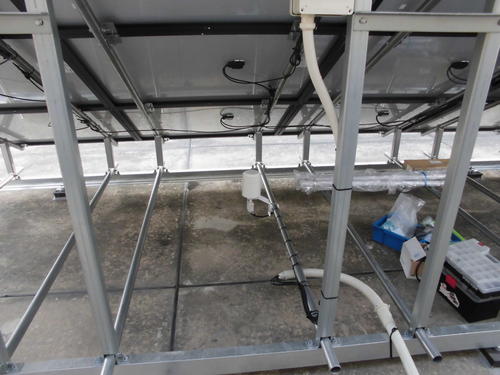

温度計設置
工期
本市のケースでは、工期は12月14日~2月5日までの約2カ月間でした。パネルの取付等は約1カ月で完了していましたが、関西電力株式会社の引き込み工事実施までに数週間要したため、2月5日からの発電開始となりました。なお、設置工事場所や設置業者により工期は前後しますので、工期については業者と相談してください。また、関西電力株式会社による引き込み工事は、その時の工事の混み具合により実施までの期間が異なりますので注意してください。
